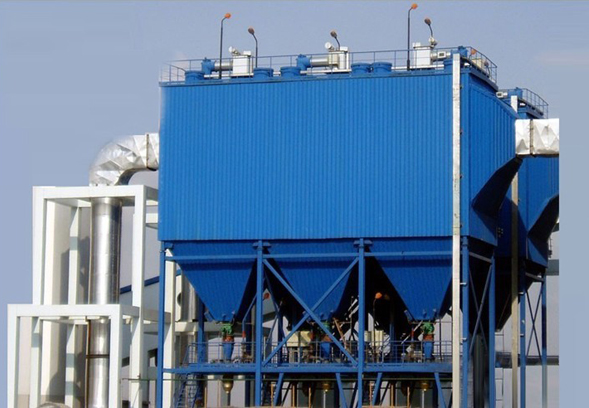

布袋除塵器
氣箱脈沖袋收塵器是在消化、吸收國際具有九十年代先進水平的高效率袋收塵器，它綜合分室反吹和脈沖噴吹清灰各類袋收塵器的優點，克服了分室反吹清灰強度不夠，脈沖噴吹清灰和過濾同時進行的缺點，因而擴大了袋收塵器的應用范圍，由于這種類型的收塵器的結構有其特點，所以提高了收塵效率，延長了濾袋的使用壽命。氣箱脈沖袋收塵器在濾袋上口不設文氏管，也沒有噴吹管，既降低噴吹工作阻力，又便于逐室進行檢測、換袋。
氣箱脈沖袋收塵器是采用分箱室清灰的。清灰時，逐箱隔離，輪流進行。各箱室的脈沖和清灰周期由清灰程序控制器按事先設定的程序自動連續進行，從而保證了壓縮空氣清灰的效果。整個箱體設計采用了進口和出口總管結構，灰斗可延伸到進口總管下，使進入的含塵氣體直接進入已擴大的灰斗內達到預除塵的效果。所以氣箱脈沖袋收塵器不僅能處理一般濃度的含塵氣體，且能處理高濃度含塵氣體。
注：因產品型號較多，具體參數可聯系我公司咨詢。 型 號 | PPC32 -3 | PPC32 -4 | PPC32 -5 | PPC32 -6 | PPC64 -4 | PPC64 -5 | PPC64 -6 | PPC64 -7 | PPC96 -5 | PPC96 -6 | PPC96 -7 | PPC96 -8 | 處理風量 | A | ＞100g/Nm3 | 5000 | 6500 | 9000 | 11500 | 13000 | 18000 | 22000 | 26000 | 29000 | 33000 | 4000 | 46000 | B | ≤100g/Nm3 | 6900 | 8030 | 11160 | 13390 | 17800 | 22300 | 26700 | 31200 | 33400 | 40100 | 46800 | 53300 | 過濾風速(m/s) | 1.0～1.2 | 總過濾面積(m2) | 96 | 128 | 160 | 192 | 256 | 320 | 384 | 448 | 480 | 576 | 672 | 768 | 凈過濾面積(m2) | 64 | 96 | 128 | 160 | 192 | 256 | 320 | 384 | 384 | 480 | 576 | 672 | 除塵器室數/(個) | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 5 | 6 | 7 | 8 | 濾袋總數/ (條) | 96 | 128 | 160 | 192 | 256 | 320 | 384 | 448 | 480 | 576 | 672 | 768 | 除塵器阻力(Pa) | 1470～1770 | 出口氣體含塵濃度(mg/Nm3) | ＜50 | 除塵器承愛負壓(Pa) | 9000 | 清灰壓縮空氣 | 壓力(Pa) | （4～6）×103 | 耗氣量 (Nm3/min) | 0.27 | 0.37 | 0.46 | 0.6 | 1.2 | 1.5 | 1.8 | 2.1 | 0.9（1.8） | 鋼性葉輪給料機 | 下料口300×300，轉速30.31r/min,減速電機2.2kw | 下料口400×400，轉速22.5r/min,減速電機2.6kw | 保溫面積(m2) | 26.5 | 36.5 | 41 | 48.5 | 70 | 94 | 118 | 142 | 120 | 130 | 140 | 150 | 設備總重量 (不包含保溫層) | 2400 | 3400 | 4400 | 5400 | 6900 | 8800 | 9700 | 11800 | 11800 | 13500 | 15200 | 18000 |
續 上 表 | PPC96 -6 | PPC96 -2×5 | PPC96 -2×6 | PPC96 -2×7 | PPC96 -2×8 | PPC96 -2×9 | PPC96 -2×10 | PPC128 -2×6 | PPC128 -2×7 | PPC128 -2×8 | PPC128 -2×9 | PPC128 -2×10 | 處理風量 | A | ＞100g/Nm3 | 52200 | 60000 | 70000 | 83000 | 93000 | 110000 | 12000 | 95000 | 114000 | 130200 | 146500 | 162800 | B | ≤100g/Nm3 | 60100 | 66900 | 80700 | 91100 | 107600 | 121000 | 134500 | 134500 | 157000 | 179400 | 201900 | 224300 | 過濾風速（m/s） | 1.0～1.2 | 總過濾面積(m2) | 864 | 960 | 1152 | 1344 | 1536 | 1728 | 1920 | 1536 | 1792 | 2048 | 2304 | 2560 | 凈過濾面積(m2) | 768 | 864 | 1056 | 1248 | 1440 | 1632 | 1824 | 1408 | 1664 | 1920 | 2176 | 2432 | 除塵器室數/(個) | 9 | 10 | 12 | 14 | 16 | 18 | 10 | 12 | 14 | 16 | 18 | 20 | 濾袋總數/ (條) | 96 | 128 | 160 | 192 | 256 | 320 | 384 | 448 | 480 | 576 | 672 | 768 | 除塵器阻力(Pa) | 1470～1770 | 出口氣體含塵濃度(mg/Nm3) | ＜50 | 除塵器承愛負壓(Pa) | 9000 | 清灰壓縮空氣 | 壓力(Pa) | （4～6）×103 | 耗氣量(Nm3/min) | 1.2（2.5） | 1.2（3.0） | 1.8（3.5） | 7.0 | 8.3 | 9.5 | 10.7 | 12 | 鋼性葉輪 給料機 | 下料口400×400，轉速22.5r/min,減速電機2.6kw | 保溫面積(m2) | 160 | 175 | 210 | 245 | 280 | 315 | 350 | 232 | 245 | 262 | 277 | 292 | 設備總重量 (不包含保溫層) | 19600 | 21000 | 25200 | 29400 | 33600 | 37800 | 42000 | 36600 | 43900 | 50000 | 55400 | 600200 |
|
| |
| |
|
